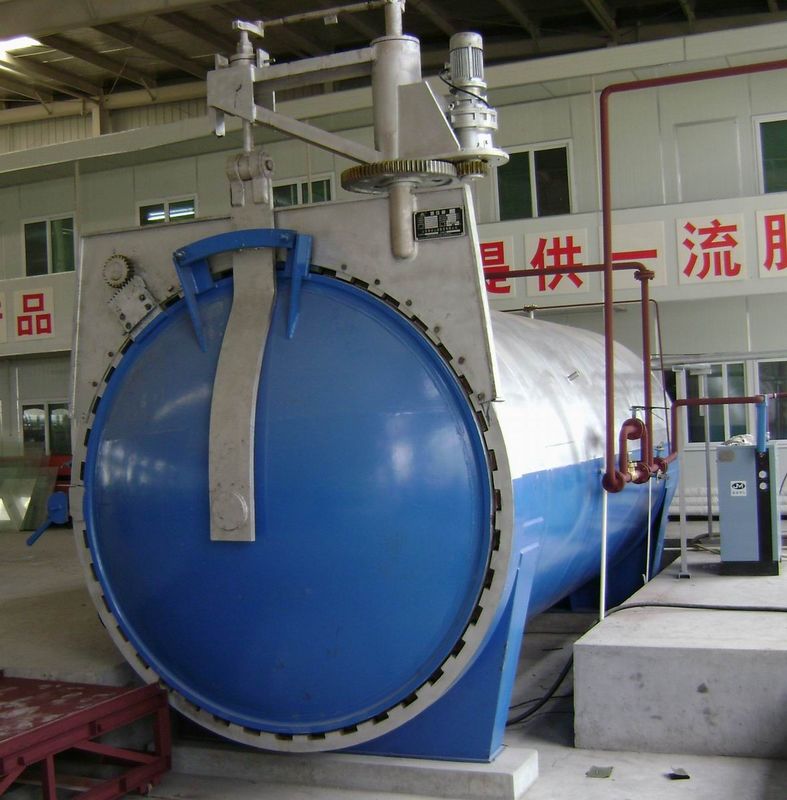

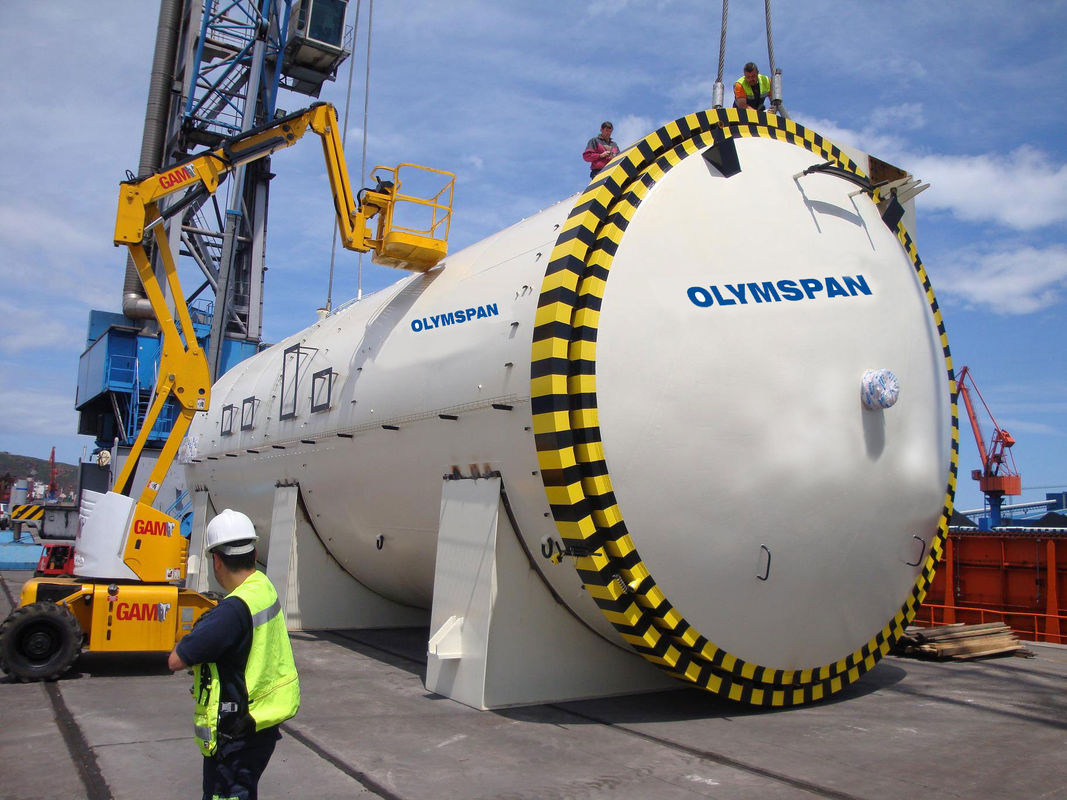

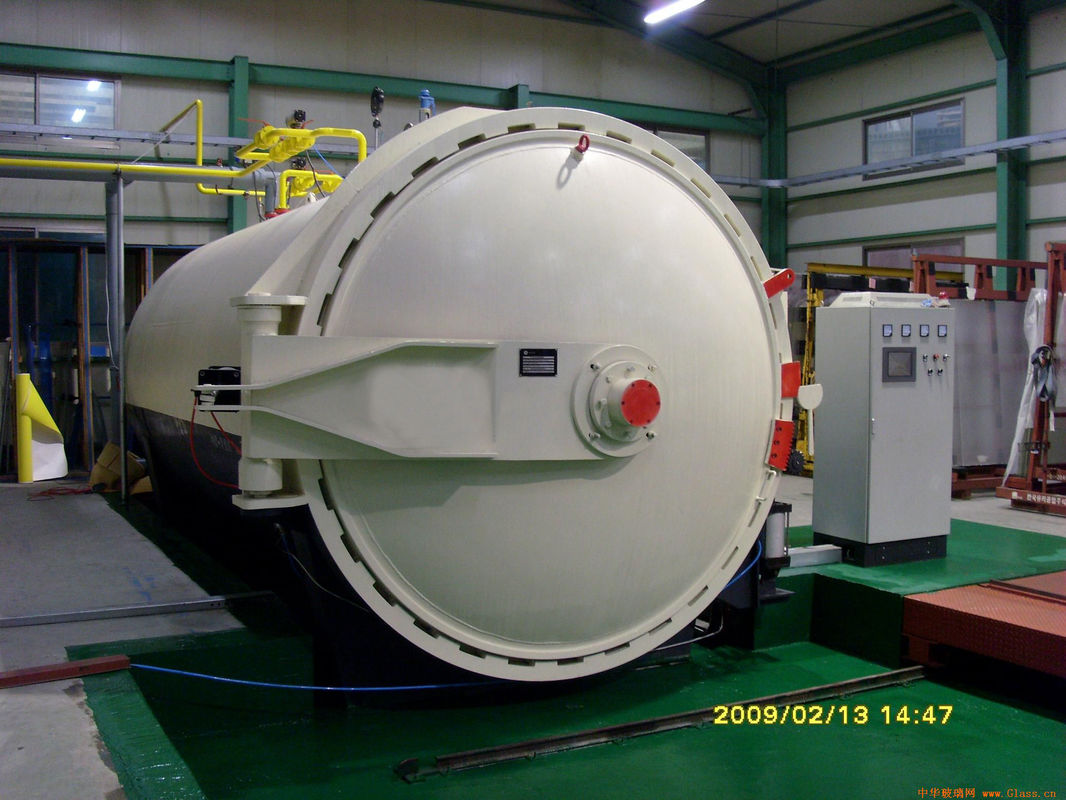

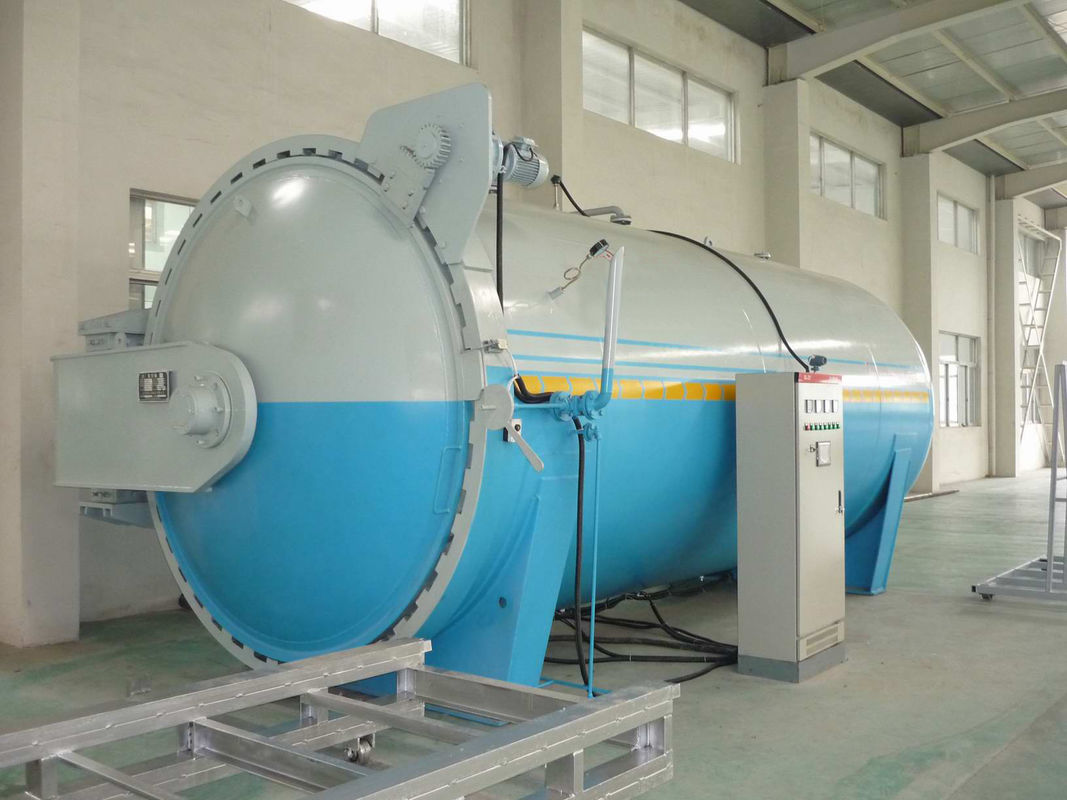

उच्च दाब कम्पोजिट आटोक्लेव φ 3.5MX18M, एयरोस्पेस आटोक्लेव

उच्च दबाव मिश्रित ऑटोक्लेव φ 3.5MX18M, एयरोस्पेस ऑटोक्लेव



1संक्षिप्त परिचय

पिछले दस वर्षों में हम उत्कृष्ट यांत्रिक और भौतिक गुणों के साथ नई सामग्रियों का विकास देख रहे हैं। यांत्रिक प्रतिरोध, मिश्रित सामग्रियों की हल्कापन के साथ,अधिक से अधिक अनुप्रयोग पा रहे हैंहम कार्बन फाइबर और राल के बहुलकरण से प्राप्त उत्पाद को कम्पोजिट सामग्री कहते हैं, जो मोल्ड या कोर पर फाइबर और राल के ओवरलैपिंग कोटों को पर्याप्त रूप से तैयार और आकार देते हैं।

ऑटोक्लेव कार्बन फाइबर और राल मैट्रिक्स कम्पोजिट (पॉलीमाइड, बिस्मालेमाइड, एपॉक्सी राल और थर्मोप्लास्टिक राल मैट्रिक्स, आदि) के गर्म-दबाने के लिए एक प्रमुख उपकरण है।उत्पाद की गुणवत्ता ऑटोक्लेव के अंदर प्राप्त की जाती है जो अन्य बहुलकरण विधियों की तुलना में यांत्रिक विशेषताओं में 20-30% तक की वृद्धि तक पहुंचती है, जो उत्पाद के बाहरी दबाव को प्रदान नहीं करते हैं।

सिनोमैक ऑटोक्लेव के साथ प्राप्त किए जाने वाले चक्रों की विश्वसनीयता और सटीकता उत्पाद के उच्च गुणवत्ता मानकों को प्राप्त करने और बनाए रखने की अनुमति देती है,जो व्यापक रूप से उच्च तकनीक क्षेत्रों जैसे एयरोस्पेस में उपयोग किया जाता है, ऑटोमोबाइल, इलेक्ट्रॉनिक्स, हथियार, यातायात, खेल उपकरण और नई प्रकार की ऊर्जा, आदि।

2. मूलभूत डेटा

2-1. कम्पोजिट ऑटोक्लेव का मॉडल और आकार

ऑटोक्लेव मॉडल: SN-CGF35130

Ø प्रभावी व्यासः 3500 मिमी

Ø प्रभावी लंबाईः 13000 मिमी

परिभाषा: *प्रभावी व्यास ऑटोक्लेव का काम करने योग्य व्यास है।

*प्रभावशालीलंबाई है करने के लिए संमिश्र सामग्री की वास्तविक लंबाई करने के लिए इंगित करने के लिए.

उत्पादन प्रदर्शन

Ø उत्पाद का आकारः अधिकतम 3400mmx13000mm

विद्युत शक्ति

ऑपरेटिंग वोल्टेजः ग्राहक के अनुसार

Ø नियंत्रण शक्तिः ग्राहक के अनुसार

Ø कुल शक्तिः ग्राहक के अनुसार

2-4. जल एवं वायु आपूर्ति:

Ø शीतलन जल की खपतः ~ 60m³/h

Ø शीतलन जल का दबावः न्यूनतम 3 बार ~ अधिकतम 6 बार

Ø नियंत्रण उपकरण के नियंत्रण हवाः 5 ~ 7bar

ऑटोक्लेव के लिए अधिकतम नाइट्रोजन स्रोतः 15 बार

3ऑटोक्लेव की सामान्य विशेषता और कार्य प्रक्रिया

3-1. सामान्य विशेषता

OLYMSPAN ऑटोक्लेव एक सील दबाव पात्र है जिसे एक मजबूर संवहन हीटिंग इकाई द्वारा गर्म किया जा सकता है, जहां तापमान, दबाव और वैक्यूम को प्रभावी ढंग से नियंत्रित किया जा सकता है।एक उन्नत डिजाइन के द्वारा, एक मजबूर संवहन फन और मोटर इकाई से मिलकर, आउटपुट हीटिंग पावर सिस्टम को 0-100%, दबाव, शीतलन और निकास घटकों के आनुपातिक नियंत्रण को समायोजित किया जा सकता है।यह प्रक्रिया वक्र के अनुसार एक समान तापमान और दबाव प्राप्त कर सकते हैं. तापमान हीटिंग, रखरखाव और शीतलन चरण में जांच है। हीटिंग / शीतलन ढाल ऑपरेटर द्वारा सेट किया जा सकता है। दबाव दबाव, रखरखाव, रिलीज चरण में समायोजित किया जाता है।

३-२ कार्य प्रक्रिया

OLYMSPAN ऑटोक्लेव की पूरी कार्य प्रक्रिया में 17 (या अधिक) खंड होते हैं। प्रत्येक खंड में, तापमान, दबाव, वैक्यूम और खंड समय का मूल्य HIM और PC द्वारा सेट और मॉनिटर किया जा सकता है,और ऑपरेशन प्रक्रिया हमारे विशेष रूप से विकसित सॉफ्टवेयर द्वारा महसूस किया जाएगा जो पूर्ण स्वचालित संचालन सुनिश्चित करने के लिए पीएलसी नियंत्रण प्रणाली पर आधारित हैOLYMSPAN ऑटोक्लेव विभिन्न कम्पोजिट सामग्री के निर्माण के लिए उपयुक्त है और यह उत्पाद की उत्तम गुणवत्ता की गारंटी भी दे सकता है।







उदाहरण के लिए व्यंजनों:





Vacu1: न्यूनतम वैक्यूम दबाव Vac2: अधिकतम वैक्यूम दबाव

प्रेस करें.1: पूर्व-दबाव प्रेस.2:अंतिम दबाव

Temp1:पहले खंड का तापमान Temp2: दूसरे खंड का तापमान

Temp3: तीसरे खंड का तापमान Temp4: चौथे खंड का तापमान

Temp5: ठंडा करने और रिलीज़ करने का तापमान

T1: पहले खंड T2 का रखरखाव समय:दूसरे खंड का समय रखना

T3: तीसरे खंड T4 के रखरखाव का समय:चौथे खंड का समय रखने



(1) कम्पोजिट सामग्री के रिक्त और मोल्ड को वैक्यूम बैग में डालें, और फिर ऑटोक्लेव में एक साथ डालें, अंत में, वैक्यूम करना शुरू करें, वैक्यूम को सेट बिंदु पर प्राप्त करेंः वैक्यूम1

(2) हीटिंग शुरू करें, तापमान सेट बिंदु तक बढ़ता हैःTemp1, एक ही समय में, दबाव, दबाव सेट बिंदु तक बढ़ता हैः दबाएं।1, और फिर पहला रखरखाव चरण शुरू, रखरखाव समय सेट बिंदु T1 है।

(3) पहले रखरखाव चरण को पूरा करने के बाद, गर्म करना जारी रखें, तापमान को सेट बिंदु तक बढ़ाएंः Temp2, वैक्यूम Vacu2 या वायुमंडलीय दबाव, और फिर दूसरे रखरखाव चरण को शुरू करें,रखरखाव समय सेट बिंदु T2 है.

(4) दूसरा रखरखाव चरण पूरा हो गया है, दबाव, दबाव सेट बिंदु पर बढ़ता हैः दबाएं।2.

(5) गर्म करना जारी रखें, तापमान सेट बिंदु तक बढ़ता हैः Temp3, तीसरा रखरखाव चरण शुरू किया, रखरखाव समय सेट बिंदु T3 है।

(6) तीसरा रखरखाव चरण पूरा हो गया,गर्म करना जारी रखें,तापमान सेट बिंदु तक बढ़ेंः Temp4,चौथा रखरखाव चरण शुरू करने के लिए शुरू किया, रखरखाव समय सेट बिंदु T4 है।

(7) चौथे रखरखाव चरण को पूरा किया,ठंडा करने का चरण शुरू किया,जब तक कि तापमान सेट बिंदु तक नहीं गिर गयाःTemp5.

(8) वायु मुक्ति

3-3. नुस्खा पूर्वावलोकन

आप सहेज सकते हैं और अलग नुस्खा चुन सकते हैं।

3-4. नियंत्रण प्रणाली संरचना

3-5. परिचालन विनिर्देश

3-5-1दबाव

Ø प्रेशराइजेशन मीडियमः नाइट्रोजन

Ø अधिकतम कार्य दबाव::1.5Mpa (15bar)

Ø अधिकतम डिजाइन दबावः1.6Mpa (16bar)

दबाव दरः 0-0.6bar/min औसत दर 0 bar से अधिकतम कार्य दबाव तक।

डी-प्रेशराइजेशन दरः अधिकतम कार्य दबाव से 0 बार तक 0-0.6bar/min औसत दरें।

3-5-2तापमान

Ø अधिकतम कार्य तापमान:250°C

Ø पात्र का अधिकतम डिजाइन तापमानः 260°C

Ø ताप दरः 0-3°C/मिनट परिवेश से 250°C तक औसत वायु तापमान के आधार पर और 800 किलोग्राम पीसीएम और 1500 किलोग्राम स्टील के साथ ऑटोक्लेव।

Ø शीतलन दरः 0-3°C/मिनट 250°C से 50°C तक के औसत वायु तापमान के आधार पर और 800 किलोग्राम पीसीएम और 1500 किलोग्राम स्टील के साथ ऑटोक्लेव।

३-५-३वैक्यूम

Ø सीमा वैक्यूमः ≤-0.098Mpa

Ø अधिकतम कामकाजी निर्वात:-0.08Mpa

4उपकरण का विवरण

4-1. सामान्य संरचना





४-२ दबाव पात्र

तेजी से खुलने वाले दरवाजे के साथ दबाव पोत, चीनी दबाव पोत कोड के अनुसार प्रमाणित। प्रमाण पत्र GB150-2011 है

4-3. जल्दी बंद करने वाले दरवाजे

Ø पूरी प्रणाली चार भागों से बनी हैः एक जोड़ी गियर फ्लैंज, ड्राइव किए गए उपकरण, सील रिंग और उच्च तापमान सुरक्षा प्रणाली।

Ø हाइड्रोलिक ऑपरेटेड दरवाजा खोलना, बंद करना और लॉक करना। इसे पीएलसी प्रणाली द्वारा नियंत्रित किया जाता है।

सील रिंग सिलिकॉन रबर से बनी है, उच्च तापमान प्रतिरोधी है।

यह दरवाजे के पास विद्युत कैबिनेट पर स्विच द्वारा भी मैन्युअल रूप से संचालित किया जा सकता है।

दरवाजे का प्रकारः खोलने वालाबाएं(दरवाजे का सामना कर रहा है

4-4. इन्सुलेशन प्रणाली

Ø इन्सुलेशनःआंतरिक इन्सुलेशन

Ø इन्सुलेशन सामग्रीःकरमिक फाइबर

Ø आंतरिक शीट धातुः स्टेनलेस स्टील, 1.0 मिमी

Ø इन्सुलेशन मोटाईः100 मिमी

4-5. फर्श के समर्थन और रेल

रेल लोडः 4000 किलोग्राम,अधिक लोड वैकल्पिक रूप से पेश किया जा सकता है।

रेल प्रकारः समान कोण वाले स्टील

Ø फर्श भारः:400 किलोग्राम,अधिक भार वैकल्पिक रूप से पेश किया जा सकता है।

फर्श के समर्थन का रूपः रिफ्लेक्टेड प्लेट (4 मिमी)

4-6. हीटिंग सिस्टम

Øहीटिंग सिस्टम में तीन हीटिंग ज़ोन और हीटिंग तत्व हैं जो आसानी से रखरखाव के लिए पात्र के नीचे स्थित हैं।

विद्युत हीटिंग, इनकोल ट्यूबलर हीटर

Ø थिरिस्टोर एससीआर के माध्यम से नियंत्रित कई बैंक।

Ø आनुपातिक नियंत्रण, 0-100% आउटपुट।

ताप प्रक्रिया तापमान नियंत्रक द्वारा नियंत्रित की जाती है, मोड पीआईडी नियंत्रण है, और इसे पीएलसी प्रणाली द्वारा व्यवस्थित किया जाता है।





4-7. दबाव घटक

Ø इनलेट और एग्जॉस्ट वाल्व, आनुपातिक रूप से नियंत्रित, इलेक्ट्रो-न्यूमेटिक समायोज्य गेंद वाल्व।

Ø मैनुअल एग्जॉस्ट वाल्व, 3-टुकड़ा गेंद वाल्व।

Ø एग्जॉस्ट साइलेंसर (साउंडअब्जॉर्बर) शोर को कम करता है70 डीबी. 1 पीसी

दबाव ट्रांसड्यूसर: 1

सटीकताः +/- 50mbar (0.005Mpa)

Ø प्रेशर गेज:1

Ø दबाव नियंत्रण सहिष्णुताः±0.1bar

4-8. शीतलन प्रणाली(हीटिंग एक्सचेंजर)

Ø आसान रखरखाव के लिए हीट एक्सचेंजर ऑटोक्लेव के नीचे स्थित है।

स्टेनलेस स्टील हीट एक्सचेंजर, सभी आंतरिक गीले भाग स्टेनलेस स्टील के हैं।

मुख्य शीतलन नियंत्रण के लिए आनुपातिक शीतलन वाल्व।

पूर्व शीतलन नियंत्रण के लिए वायु स्प्रे और मिस्ट वाटर वाल्व।

4-9. जबरन संवहन प्रणाली (वायु परिसंचरण प्रणाली)

Øगर्म हवा का मार्ग

OLYMSPAN कम्पोजिट ऑटोक्लेव पारंपरिक ऑटोक्लेव से अलग है। इसमें रेडियल एयर-डक्ट की आवश्यकता नहीं होती है और इसके बजाय फर्श का उपयोग आगे की हवा वितरण प्रणाली के रूप में किया जाता है।इस अद्वितीय डिजाइन सुविधाओं ग्राहक के लिए लागत को कम, और तापमान को अधिक समान बनाएं।

Øसर्कुलेशन के लिए मोटर पंखे

मोटर ऑटोक्लेव के शरीर से जुड़ा हुआ है, यह सीधे पंखे को चलाता है।







Øघुमावदार मोटर पंखे के मुख्य मापदंड

शक्ति:55KW, आवृत्ति रूपांतरण नियंत्रण

कनेक्टिंग प्रारूपःप्रत्यक्ष-कनेक्टेड,

नामित घूर्णन गति:960r/min ((400V/50HZ),

पंखे का पहिया: #6 केन्द्रापसारक रोलर,

हवा का दबाव:1450Pa,

प्रवाह दरः26850M³/h.

Øशाफ्ट सीलिंग और शीतलन

पूरी तरह से सील विशेष मोटर, SKF उच्च तापमान श्रृंखला के साथ बीयरिंग। संरचना का रखरखाव आसान है। पानी ठंडा करने का कार्य उपयोग,अलग पानी पंप और प्रवाह स्विच के साथ शाफ्ट पानी शीतलन पानी के प्रवाह की निगरानी और स्वचालित रूप से अलार्म / पर्याप्त पानी का प्रवाह नहीं है अगर चक्र बंद करने के लिए स्थापित किया जाना है.



4-10. तापमान निगरानी के घटक

Ø तापमान नियंत्रण सहिष्णुताः±2°C

Ø वायु तापमान थर्मोकपल्सः 1pc,स्थिर

पीसी निगरानी/नियंत्रण,डेटा अधिग्रहण सहित प्रकार-के

हाई-लिमिट सुरक्षा थर्मोकपलः 1pc, फिक्स्ड

पीसी निगरानी/नियंत्रण सहित प्रकार-के

भाग थर्मोकपलः 20pcs, चल सकता है

प्रकार-के, जिसमें पीसी निगरानी, डेटा अधिग्रहण और नियंत्रण शामिल है।



4-11 वैक्यूम प्रणाली

4-11-1वैक्यूम स्रोत पोर्टः कुल 10pcs

4-11-2प्रत्येक स्रोत पोर्ट में निम्नलिखित शामिल होंगे:

Ø 1⁄2" आंतरिक धागा पाइप संयुक्त

बाहरी मैनुअल ब्लॉक वाल्व, 3-टुकड़ा गेंद वाल्व, स्टेनलेस स्टील

पीसी-नियंत्रित वैक्यूम चयन वाल्व, 3-टुकड़ा गेंद वाल्व, स्टेनलेस स्टील।

पीसी-नियंत्रित वेंट-वेंट चयन वाल्व, 3-टुकड़ा गेंद वाल्व, स्टेनलेस स्टील।

Ø स्टेनलेस स्टील के ट्यूब, 1⁄4 "

4-11-3वैक्यूम ट्रांसड्यूसर पोर्टः कुल 10pcs

4-11-4प्रत्येक वैक्यूम ट्रांसड्यूसर पोर्ट में शामिल होंगेः

Ø 1⁄2" आंतरिक धागा पाइप जोड़

Ø बाहरी मैनुअल ब्लॉक वाल्व, 3-टुकड़ा गेंद वाल्व, स्टेनलेस स्टील

Ø स्टेनलेस स्टील के ट्यूब, 1⁄2 "

4-11-5वैक्यूम ट्रांसड्यूसर: कुल 11pcs

Ø प्रूफ दबावः 15 बार

Ø रेंज:- 760 मिमी एचजी से 15 बार तक

Ø सटीकताः +/- 15.6 मिमी एचजी

4-11-6वैक्यूम फिल्टर: कुल 11pcs

उच्च अस्थिरता सामग्री (यानी उच्च तापमान पॉलीमाइड्स) के साथ मिश्रित कठोर अनुप्रयोगों के लिए,वैक्यूम फिल्टर उच्च तापमान उपचार के दौरान वाष्पीकरणीय पदार्थों और सॉल्वैंट्स को संघनित करने में बहुत अधिक प्रभावी होगा.

4-11-7प्रत्येक वैक्यूम स्रोत व्यक्तिगत रूप से नियंत्रित किया जाता है, यह वैक्यूम और वेंट किया जा सकता है. और प्रत्येक वैक्यूम बैग टूटने के मामले में व्यक्तिगत रूप से बंद हो जाएगा.

4-11-8वैक्यूमिंग और माप को अलग करना।

4-11-9सर्कल शुरू करने से पहले स्वचालित वैक्यूम रिसाव परीक्षण।

4-12। बिजली प्रणाली

ऑटोक्लेव कार्य क्षेत्र में बिजली, यह 400 लक्स है।

4-13 नियंत्रण प्रणाली

Ø नियंत्रण प्रणाली को कम्पोजिट सामग्री क्षेत्र की ओर अनुसंधान एवं विकास के आधार पर विकसित किया गया है।और यह प्रक्रिया के स्वचालित प्रबंधन के लिए एक पीएलसी और प्रणाली की निगरानी के लिए एक पीसी से बना है. पूरी प्रणाली का संचालन विशेष रूप से विकसित सॉफ्टवेयर पैकेज-टीपीसी (थर्मल प्रोसेसिंग कंट्रोल) पर आधारित है।

पासवर्ड संरक्षित प्रवेश, ऑपरेटर नाम और पासवर्ड के साथ सुरक्षा लॉगिन फॉर्म तक पहुंचकर सिस्टम में लॉग इन कर सकता है।

Ø पूरी तरह से स्वचालित संचालन जिसमें हीटिंग, दबाव, वैक्यूम, वेंटिलेशन, कूलिंग और निकास क्रियाएं शामिल हैं।अखंडता जाँच जानकारी और ओवरराइड नियंत्रण चलाएं, जैसे कि परिवर्तन खंड, अंत रन, आदि।

मैनुअल ऑपरेशन स्क्रीन ऑपरेटर को तापमान, दबाव, वैक्यूम, पंखे और वाल्वों को मैन्युअल रूप से नियंत्रित करने की अनुमति देती है।

Ø विभिन्न कार्य प्रक्रिया आवश्यकताओं के अनुसार, यह सेगमेंट समय, नियंत्रण टीसी, तापमान मूल्य, तापमान दर, वैक्यूम मूल्य, दबाव मूल्य, दबाव दर आदि को सख्त करने से पहले सेट कर सकता है,और यह भी लाइव संचालन पर पैरामीटर को संशोधित कर सकते हैं.

Ø यह अलग-अलग सख्त करने की विधि चुन और सहेज सकता है, दबाव, वैक्यूम और तापमान का वास्तविक समय और ऐतिहासिक रुझान प्रदर्शित कर सकता है;भंडारण सभी प्रसंस्करण डेटा और इसके कागज रहित रिकॉर्ड समारोह काम कर रहे वक्र और प्रक्रिया पैरामीटर की रिपोर्टिंग का एहसास कर सकते हैं.

Ø यह उपकरणों की सभी क्रियाओं और सुरक्षा प्रणाली की सूचनाओं की निरंतर निगरानी कर सकता है, जैसे कि सुरक्षा इंटरलॉक, दरवाजा बंद, दरवाजा लॉक आदि।

Ø इसमें श्रव्य और दृश्य अलार्म प्रणाली और नैदानिक और दोष पहचान स्क्रीन है, जिसमें अत्यधिक तापमान और अत्यधिक दबाव अलार्म और विभिन्न सुरक्षा सुरक्षा कार्य शामिल हैं, जैसे वैक्यूम रिसाव,उपचार चक्र विचलन से अधिक, घटक की विफलता आदि।

Ø हीटिंग कंट्रोल ऑपरेटर को उत्पाद या हवा या न्यूनतम टी/सी रीडिंग से कंट्रोल करने की अनुमति देगा, टीपीसी में कंट्रोल टीसी है, ऑपरेटर एयर टीसी, हाई टीसी या कम टीसी चुन सकता है।

ग्राहक उत्पाद सूचनाओं में पंजीकरण, लॉगिन और टाइपिंग का संचालन कर सकते हैं और इंट्रानेट या रिमोट कंट्रोल का एहसास कर सकते हैं।

Ø यह उत्पाद की गुणवत्ता में सुधार के लिए डेटा आउटपुट, प्रिंटिंग, विश्लेषण आवश्यकताओं को महसूस कर सकता है।

यूपीएस (अखंड विद्युत आपूर्ति), शक्ति:1000VA

4-14 सुरक्षा प्रणाली:

दरवाजा बंद करने के लिए यांत्रिक और विद्युत इंटरलॉक, दरवाजा बंद और लॉक की स्थिति का प्रमाण, ऑटोक्लेव में दबाव 0.2 बार से अधिक होने पर ऑटोक्लेव खोला नहीं जा सकता है।

Ø अत्यधिक तापमान या अत्यधिक दबाव का सामना करने पर यह स्वतः अलार्म होगा; तापमान से अधिक होने पर स्वतः तापमान गिर जाएगा, और दबाव से अधिक होने पर स्वतः रिलीज होगा।

Ø इसमें दबाव मुक्त करने के लिए आपातकालीन वाल्व है।

सीई प्रमाणन के लिए दबाव सुरक्षा राहत वाल्व

Ø कम आपूर्ति वायु दबाव अलार्म, कम दबाव स्विच और कम दबाव राहत...

Ø सर्कुलेशन फैन मोटर ट्रिट संकेत।

Ø दरवाजे के खुलने-बंद होने पर ऑडियो विजुअल अलार्म।

आपातकालीन स्टॉप बटन को दबाकर उपचार चक्र को समाप्त करें सभी दबाव नियंत्रण वाल्व, दबाव नियंत्रण वाल्व, मुख्य शीतलन सुरक्षित करने के लिए विफल हो जाएगा।

4-15. पेंट

OLYMSPAN ऑटोक्लेव को उच्च चमक वाले "डार्क ब्लू" रंग में चित्रित किया जाएगा। ग्राहक द्वारा अनुरोधित रंग वैकल्पिक रूप से उद्धृत किया जा सकता है।

5मिश्रित ऑटोक्लेव के मुख्य तकनीकी डेटा

मॉडल#एसएन-सीजीएफ1540 कम्पोजिट ऑटोक्लेव
नहीं.	विवरण	इकाई	विनिर्देश और पैरामीटर
1	प्रभावी कार्य व्यास	मिमी	3500 मिमी
2	प्रभावी कार्य अवधि	मिमी	13000 मिमी
3	ऑटोक्लेव ट्रैक दूरी	मिमी	1960
4	ट्रैक की ऊंचाई (जमीन से ट्रैक के समतल तक)	मिमी	1050
5	शीर्ष ऊंचाई (ट्रॉली से ऑटोक्लेव के शीर्ष तक)	मिमी	2700
5	डिजाइन दबाव	एमपीए	1.6
6	अधिकतम कार्य दबाव	एमपीए	1.5
7	अधिकतम दबाव दर (औसत)	बार/मिनट	0.6
8	अधिकतम, दबाव घटाने की दर (औसत)	बार/मिनट	0.6
9	सुरक्षा वाल्व निकास	एमपीए	1.55
10	डिजाइन तापमान	°C	260
11	अधिकतम कार्य तापमान	°C	250
12	अधिकतम ताप दर (वायु औसत)	°C/मिनट	3
13	अधिकतम शीतलन दर (वायु औसत)	°C/मिनट	3
14	परीक्षण के दौरान थर्मल भार	किलो	800 किलो पीसीएम और 1500 किलो स्टील
15	स्थिर अवस्था में तापमान एकरूपता	°C	±2
16	अधिकतम तापमान पर बाहरी खोल का तापमान	°C	<60
17	त्वरित खुलने वाला दरवाजा मोड	----	हाइड्रोलिक
18	कामकाजी मध्यम	----	संपीड़ित वायु
19	हीटिंग मोड	----	विद्युत ((संवहन + विकिरण)
20	हीटर	----	इनकोल ट्यूबलर हीटर
21	हीटिंग पावर	केडब्ल्यू	594
22	प्रचलन में फैन मोटर की मात्रा	सेट	1
23	सर्कुलेटिंग फैन मोटर की शक्ति	केडब्ल्यू	55
24	थर्मोकपल प्रकार	----	प्रकार K
25	वायु तापमान थर्मोकपल्स	टुकड़ा	2
26	भाग तापमान थर्मोकपल्स	टुकड़ा	40
27	दबाव ट्रांसड्यूसर की मात्रा	टुकड़ा	1
28	वैक्यूम लाइनें	टुकड़ा	10
29	वैक्यूम जांच की मात्रा	टुकड़ा	11
30	प्रत्येक वैक्यूम लाइन पर पीएलसी नियंत्रित वाल्व	---	वैक्यूम और वेंटिलेशन
31	न्यूनतम वैक्यूम दबाव	एमपीए	-0.08
33	मानक नियंत्रण मोड	---	पीएलसी+पीसी
34	नियंत्रण सॉफ्टवेयर	---	थर्मल प्रोसेसिंग कंट्रोल (टीपीसी)
35	इन्सुलेशन प्रकार	---	आंतरिक
36	इन्सुलेशन सामग्री	---	सिरेमिक फाइबर
37	इन्सुलेशन मोटाई	मिमी	100
38	इन्सुलेशन शीट धातु	---	स्टेनलेस स्टील
39	कार्य वातावरण का तापमान	°C	न्यूनतम ₹20°C, अधिकतम ₹45°C
40	कार्य वातावरण की आर्द्रता	---	< 60%
41	विद्युत आपूर्ति	---	380VAC, 3P+PE, 50/60Hz
42	वजन	किलो	17980

6. टीपीसी नियंत्रण प्रणाली (तापीय प्रक्रिया नियंत्रण)

टीपीसी का संक्षिप्त परिचय

ऑटोक्लेव के घटकों और सेंसरों की निगरानी और नियंत्रण टीपीसी नियंत्रण प्रणाली द्वारा किया जाएगा। टीपीसी ओलिम्सपैन के कम्प्यूटरीकृत नियंत्रण सॉफ्टवेयर का विंडोज एक्सपी/विन 7 संस्करण है।

6-2 बेहतर नियंत्रण आपके प्रदर्शन की कुंजी है

अधिकतर लोग इस बात से सहमत होंगे कि कम्पोजिट विनिर्माण की दुनिया में, ऑटोक्लेव के प्रदर्शन, उपयोगिता और विश्वसनीयता सुनिश्चित करने के लिए नियंत्रण प्रणाली एक महत्वपूर्ण घटक है।यहां तक कि सबसे अच्छा ऑटोक्लेव खराब प्रदर्शन नियंत्रण प्रणाली से अपंग हो जाएगाविशेष रूप से बड़ी मात्रा में कम्पोजिट के प्रसंस्करण के लिए।OLYMSPAN ने हमारे अनुसंधान एवं विकास प्रयासों का एक बड़ा हिस्सा हमारे नियंत्रण सॉफ्टवेयर और सुविधाओं/क्षमताओं पर केंद्रित किया है जो प्रसंस्करण प्रदर्शन में सुधार कर सकते हैं, विश्वसनीयता और ऑटोक्लेव में दुबला निर्माण।



6-3 नमूना स्क्रीन इमेज

निम्नलिखित स्क्रीन छवियां एक विशिष्ट OLYMSPAN कम्पोजिट ऑटोक्लेव कार्यान्वयन के लिए प्रदान की गई हैं।


7.1 नाइट्रोजन के लिए वायु भंडारण टैंक7. ऑटोक्लेव के लिए सहायक उपकरण

7.1.1अधिकतम कार्य दबाव 1.5Mpa

Ø स्थापना मोडः ऊर्ध्वाधर

Ø क्षमताः 35M³

Ø अधिकतम दबावः 1.5 एमपीए

ऑटोक्लेव के कामकाजी दबाव के लिए:0.7Mpa

Ø परिवेश संचालन तापमानः -10°C 50°C

Ø विनिर्माण मानकः GB150-2011, चीनी दबाव पोत

7.1.2अधिकतम कार्य दबाव 3.0 एमपीए

Ø स्थापना मोडः ऊर्ध्वाधर

Ø क्षमताः 8M³

Ø अधिकतम दबावः 3.0 एमपीए

ऑटोक्लेव के लिए परिचालन दबावः 1.1 एमपीए

Ø परिवेश संचालन तापमानः -10°C 50°C

Ø विनिर्माण मानकः GB150-2011, चीनी दबाव पोत

7.2 पानी तैयार करने की प्रणाली

7.2.1जल पंप

Ø क्षमता: 8 टन/घंटा

Ø सिरः 30M

Ø शक्तिः 3 चरण, 380V, 1.5 KW

Ø सामग्रीः SUS304

7.2.2मल्टी मीडिया फ़िल्टर

Ø क्षमताः 5 टन/घंटा

Ø आयाम: Φ1000×1800 मिमी

Ø सामग्रीः ग्लास फाइबर प्रबलित प्लास्टिक

Ø मात्रा:1%

Ø सहायक उपकरण: पाइप और वाल्व

7.2.3एसक्रिय कार्बन फिल्टर

Ø क्षमताः 5 टन/घंटा

Ø आयाम: Φ1000×1800 मिमी

Ø सामग्रीः ग्लास फाइबर प्रबलित प्लास्टिक

Ø मात्रा:1%

Ø सहायक उपकरण: पाइप और वाल्व

7.2.4नरम करने वाला फ़िल्टर

Ø क्षमताः 5 टन/घंटा

Ø आयाम: Φ1000×1800 मिमी

Ø सामग्रीः ग्लास फाइबर प्रबलित प्लास्टिक

Ø मात्रा:1%

Ø सहायक उपकरण: पाइप और वाल्व

7.2.5सेंसर, पाइप, वाल्व और उपकरण

7.3 परिसंचारी जल शीतलन प्रणाली

इस खंड में जल पंप, शीतलन टॉवर, जल टैंक, फिल्टर, वाल्व और पाइप शामिल हैं।

Ø प्रकारः खुला चक्र

Ø मात्राः 1 सेट

पंप का प्रवाह दरः 10 टन/घंटा

पंप का सिरः 30 मीटर

Ø शीतलन टॉवर का प्रवाह दरः 15 टन/घंटा

Ø पानी के टैंक का आयतन:5 सीबीएम

7.4 प्लेटफार्म उपकरण, ट्रॉली और स्थापना सामग्री

7.4.1पीलोडिंग ट्रॉली के लिए लाटफॉर्म डिवाइस का प्रयोग किया जाता है, यह चल सकता है।

7.4.2ट्रॉली का उपयोग भाग लोड करने और परिवहन के लिए किया जाता है,लंबाई 4 मीटर है। सामग्री कार्बन स्टील है जिसमें 10 वैक्यूम कनेक्शन, 10 माप कनेक्शन (वैक्यूम), 20 थर्मोकपल्स कनेक्शन हैं।

7.4.3वाल्व, पाइप, फ्लैंज, गास्केट और ऑटोक्लेव की स्थापना के लिए सभी सामग्री।

8,कम्पोजिट ऑटोक्लेव के विन्यास

Ø पीसीः डेल

पीएलसी: सीमेंस

मुख्य विद्युत घटक: श्नाइडर

Ø शेलः GB150-2011, OLYMSPAN,चीन

Ø हीटर: विद्युत हीटिंग नलीदार हीटर।

Ø इन्सुलेशन सामग्रीः सिरेमिक फाइबर

सुरक्षा कवचः स्टेनलेस स्टील

Ø हीट एक्सचेंजर304 स्टेनलेस स्टील, XUELANG, चीन

एससीआरः शिमडेन, चीन

Ø इलेक्ट्रो-न्यूमेटिक समायोज्य गेंद वाल्वः यामाटेक, जापान

Ø पीआईडी नियंत्रक: ओमरोन, जापान

Ø लिमिटेड स्विच: ओमरोन, जापान

Ø स्पेशल मोटर: OLYMSPAN, चीन

Ø थर्मोकपल: ओमेगा

Ø प्रेशर ट्रांसड्यूसर: KUNLUN, CHINA

वैक्यूम पंप: रुफस।

9पैकिंग

9-1.लंबी दूरी के समुद्री और भूमि परिवहन और दोनों पक्षों की अनुपस्थिति में होने वाली कठोर हैंडलिंग को ध्यान में रखते हुए उपकरण को ठीक से पैक / पैक किया जाएगा।

9-2.नमी, जंग, मोल्ड, खरोंच, हिलने आदि से उचित सुरक्षा की जाएगी ताकि सामान अच्छी स्थिति में स्थापना स्थल पर पहुंच सके।

9-3.शिपिंग चिह्न और चेतावनी पर हस्ताक्षर स्पष्ट रूप से चित्रित किया जाएगा, और विस्तृत पैकिंग सूची (में

अंग्रेजी) को पैकेजिंग के बाहर मजबूती से लगा दिया जाएगा।

10वितरण, स्थापना और गुणवत्ता गारंटी

10-1। वितरण

प्रसव की अवधि है80अग्रिम भुगतान प्राप्त करने के बाद के दिनों में; लेकिन शिपिंग समय शामिल नहीं है!

10-2। स्थापना

10-2-1खरीददार की सहायता से स्थापना और चालू करने में 1 व्यक्ति x 20 दिन (अधिकतम) का समय लगता है। इसी अवधि के दौरान उत्पादन प्रशिक्षण किया जाता है।

10-2-2विक्रेता की सेवा टीम के लिए यात्रा, बीमा, बोर्डिंग और भोजन सहित अंतरराष्ट्रीय यात्रा की लागत खरीदार से वसूलनी चाहिए।

10-3. गुणवत्ता गारंटी

विक्रेता 14 महीने की गुणवत्ता गारंटी प्रदान करता है, जिसके दौरान विक्रेता खराब गुणवत्ता, अनुचित डिजाइन या सेवाओं के कारण सभी उपकरणों की विफलताओं के लिए जिम्मेदार है।





11कार्यशाला दृश्य













































































12।भुगतान अवधि

खरीदार द्वारा विक्रेता को अनुबंध मूल्य का भुगतान निम्नलिखित तरीकों से किया जाएगा:

1कुल मूल्य का 30% टी/टी द्वारा अग्रिम भुगतान के रूप में दिया जाएगा।

2टी/टी या एलसी द्वारा अनुमोदन चित्र प्रस्तुत करने पर 65%।

3ग्राहक द्वारा स्वीकार किए जाने के बाद 5% या अधिकतम 60 दिनों के भीतर

वैकल्पिक शर्तों पर विचार किया जा सकता है, हालांकि शर्तों का संशोधन प्रणाली की समग्र कीमत को प्रभावित कर सकता है।

13सेवा की शर्तें

13.1 बिक्री से पहले सेवा:

ग्राहक के लिए उपकरण चुनने के लिए सापेक्ष तकनीकी डेटा प्रदान करें। डिजाइन मंजिल योजना, बुनियादी सामान्य चित्र और बोली।

13.2 बिक्री में सेवा:

अनुबंध काम करने के बाद, हम प्रत्येक आइटम को निष्पादित करेंगे और प्रत्येक विनिर्माण प्रक्रिया में सख्ती से प्रासंगिक मानकों का पालन करेंगे। ग्राहक के संपर्क में रहें और सुनिश्चित करें कि शिल्प,गुणवत्ता और प्रौद्योगिकी आवश्यकताओं को पूरा कर सकते हैं.

13.3 बिक्री के बाद सेवा:

साइट पर स्थापना और प्रशिक्षण के लिए ग्राहक की सहायता करें। एक वर्ष के लिए रखरखाव और मरम्मत। ग्राहक को राउंड-ट्रिप उड़ान टिकट और आवास के लिए भुगतान करना चाहिए।





14अंतिम अनुबंध में अधिक शर्तें और शर्तें बताई जाएंगी।



इस उद्धरण को प्रस्तुत करने के अवसर के लिए पूरी ओलिम्पस टीम आपको धन्यवाद देती है।टीम का प्रत्येक सदस्य आपके साथ काम करने के अवसर की सराहना करता है और आपकी अपेक्षाओं को पार करने के अवसर की प्रतीक्षा करता हैयदि आपके कोई प्रश्न, आवश्यकता या विचार हैं, तो कृपया नीचे हस्ताक्षरित से संपर्क करने में संकोच न करें।
