उत्पाद विवरण:
|
| कार्बन: | मुद्रित | ||
|---|---|---|---|
| हाई लाइट: | औद्योगिक आटोक्लेव मशीन,छोटे समग्र आटोक्लेव |
||
0.6x0.8M एएसएमई मानक के साथ इलेक्ट्रिक हीटिंग कार्बन फायबर ऑटोक्लेव
1संक्षिप्त परिचय
पिछले दस वर्षों में हम उत्कृष्ट यांत्रिक और भौतिक गुणों के साथ नई सामग्रियों का विकास देख रहे हैं। यांत्रिक प्रतिरोध, मिश्रित सामग्रियों की हल्कापन के साथ,अधिक से अधिक अनुप्रयोग पा रहे हैंहम कार्बन फाइबर और राल के बहुलकरण से प्राप्त उत्पाद को कम्पोजिट सामग्री कहते हैं, जो मोल्ड या कोर पर फाइबर और राल के ओवरलैपिंग कोटों को पर्याप्त रूप से तैयार और आकार देते हैं।
ऑटोक्लेव कार्बन फाइबर और राल मैट्रिक्स कम्पोजिट (पॉलीमाइड, बिस्मालेमाइड, एपॉक्सी राल और थर्मोप्लास्टिक राल मैट्रिक्स, आदि) के गर्म-दबाने के लिए एक प्रमुख उपकरण है।उत्पाद की गुणवत्ता ऑटोक्लेव के अंदर प्राप्त की जाती है जो अन्य बहुलकरण विधियों की तुलना में यांत्रिक विशेषताओं में 20-30% तक की वृद्धि तक पहुंचती है, जो उत्पाद के बाहरी दबाव को प्रदान नहीं करते हैं।
चक्रों की विश्वसनीयता और सटीकता जो OLYMSPAN ऑटोक्लेव के साथ प्राप्त की जा सकती है, उत्पाद के उच्च गुणवत्ता मानकों को प्राप्त करने और बनाए रखने की अनुमति देती है,जो व्यापक रूप से उच्च तकनीक क्षेत्रों जैसे एयरोस्पेस में उपयोग किया जाता है, ऑटोमोबाइल, इलेक्ट्रॉनिक्स, हथियार, यातायात, खेल उपकरण और नई प्रकार की ऊर्जा, आदि।
2. मूलभूत डेटा
2-1. कम्पोजिट ऑटोक्लेव का मॉडल और आकार
ऑटोक्लेव मॉडल: OL-CO0608
Ø प्रभावी व्यासः 600 मिमी
Ø प्रभावी लंबाईः 800 मिमी
परिभाषा: *प्रभावी व्यास ऑटोक्लेव का काम करने योग्य व्यास है।
*प्रभावशालीलंबाई है करने के लिए संमिश्र सामग्री की वास्तविक लंबाई करने के लिए इंगित करने के लिए.
उत्पादन प्रदर्शन
Ø उत्पाद का आकारः अधिकतम 600 मिमी x 800 मिमी
विद्युत शक्ति
ऑपरेटिंग वोल्टेजः 220/380VAC, 3P+N+PE, 50/60Hz
Ø नियंत्रण शक्तिः 220VAC/50Hz/24VDC
2-4. जल एवं वायु आपूर्ति:
Ø शीतलन जल की खपतः ~2m3/h
Ø शीतलन जल का दबावः न्यूनतम 3 बार ~ अधिकतम 6 बार
Ø नियंत्रण उपकरण की नियंत्रण हवाः 5 ~ 7bar
ऑटोकलेव के लिए अधिकतम वायु स्रोतः 15 बार
3ऑटोक्लेव की सामान्य विशेषता और कार्य प्रक्रिया
3-1. सामान्य विशेषता
OLYMSPAN ऑटोक्लेव एक सील दबाव पात्र है जिसे एक मजबूर संवहन हीटिंग इकाई द्वारा गर्म किया जा सकता है, जहां तापमान, दबाव और वैक्यूम को प्रभावी ढंग से नियंत्रित किया जा सकता है।एक उन्नत डिजाइन के द्वारा, एक मजबूर संवहन फन और मोटर इकाई से मिलकर, आउटपुट हीटिंग पावर सिस्टम को 0-100%, दबाव, शीतलन और निकास घटकों के आनुपातिक नियंत्रण को समायोजित किया जा सकता है।यह प्रक्रिया वक्र के अनुसार एक समान तापमान और दबाव प्राप्त कर सकते हैं. तापमान हीटिंग, रखरखाव और शीतलन चरण में जांच है। हीटिंग / शीतलन ढाल ऑपरेटर द्वारा सेट किया जा सकता है। दबाव दबाव, रखरखाव, रिलीज चरण में समायोजित किया जाता है।
३-२ कार्य प्रक्रिया
OLYMSPAN ऑटोक्लेव की पूरी कार्य प्रक्रिया में 17 खंड होते हैं। प्रत्येक खंड में तापमान, दबाव, वैक्यूम और खंड समय का मान HIM और PC द्वारा सेट और मॉनिटर किया जा सकता है,और ऑपरेशन प्रक्रिया हमारे विशेष रूप से विकसित सॉफ्टवेयर द्वारा महसूस किया जाएगा जो पूर्ण स्वचालित संचालन सुनिश्चित करने के लिए पीएलसी नियंत्रण प्रणाली पर आधारित हैओलिम्सपैन ऑटोक्लेव विभिन्न कम्पोजिट सामग्री के निर्माण के लिए उपयुक्त है, और यह उत्पाद की उत्कृष्ट गुणवत्ता की गारंटी भी दे सकता है।
OL-CO0608
उदाहरण के लिए व्यंजनों:
Vacu1: न्यूनतम वैक्यूम दबाव Vac2: अधिकतम वैक्यूम दबाव
प्रेस करें.1: पूर्व-दबाव प्रेस.2:अंतिम दबाव
Temp1:पहले खंड का तापमान Temp2: दूसरे खंड का तापमान
Temp3: तीसरे खंड का तापमान Temp4: चौथे खंड का तापमान
Temp5: ठंडा करने और रिलीज़ करने का तापमान
T1: पहले खंड T2 का रखरखाव समय:दूसरे खंड का समय रखना
T3: तीसरे खंड T4 के रखरखाव का समय:चौथे खंड का समय रखने
(1) कम्पोजिट सामग्री के रिक्त और मोल्ड को वैक्यूम बैग में डालें, और फिर ऑटोक्लेव में एक साथ डालें, अंत में, वैक्यूम करना शुरू करें, वैक्यूम को सेट बिंदु पर प्राप्त करेंः वैक्यूम1
(2) हीटिंग शुरू करें, तापमान सेट बिंदु तक बढ़ता हैःTemp1, एक ही समय में, दबाव, दबाव सेट बिंदु तक बढ़ता हैः दबाएं।1, और फिर पहला रखरखाव चरण शुरू, रखरखाव समय सेट बिंदु T1 है।
(3) पहले रखरखाव चरण को पूरा करने के बाद, गर्म करना जारी रखें, तापमान को सेट बिंदु तक बढ़ाएंः Temp2, वैक्यूम Vacu2 या वायुमंडलीय दबाव, और फिर दूसरे रखरखाव चरण को शुरू करें,रखरखाव समय सेट बिंदु T2 है.
(4) दूसरा रखरखाव चरण पूरा हो गया है, दबाव, दबाव सेट बिंदु पर बढ़ता हैः दबाएं।2.
(5) गर्म करना जारी रखें, तापमान सेट बिंदु तक बढ़ता हैः Temp3, तीसरा रखरखाव चरण शुरू किया, रखरखाव समय सेट बिंदु T3 है।
(6) तीसरा रखरखाव चरण पूरा हो गया,गर्म करना जारी रखें,तापमान सेट बिंदु तक बढ़ेंः Temp4,चौथा रखरखाव चरण शुरू करने के लिए शुरू किया, रखरखाव समय सेट बिंदु T4 है।
(7) चौथे रखरखाव चरण को पूरा किया,ठंडा करने का चरण शुरू किया,जब तक कि तापमान सेट बिंदु तक नहीं गिर गयाःTemp5.
(8) वायु मुक्ति
3-3. नुस्खा पूर्वावलोकन
आप बचा सकते हैं और
एक अलग नुस्खा चुनें।
3-4. नियंत्रण प्रणाली संरचना
3-5. परिचालन विनिर्देश
3-5-1 दबाव
Ø प्रेशराइजेशन मीडियमः कम्प्रेस्ड एयर
Ø अधिकतम कार्य दबाव::1.5Mpa (15bar)
Ø अधिकतम डिजाइन दबावः1.6Mpa (16bar)
दबाव दरः 0-0.6bar/min औसत दर 0 bar से अधिकतम कार्य दबाव तक।
डी-प्रेशराइजेशन दरः अधिकतम कार्य दबाव से 0 बार तक 0-0.6bar/min औसत दरें।
3-5-2 तापमान
Ø अधिकतम कार्य तापमानः 240°C
Ø पात्र का अधिकतम डिजाइन तापमानः 250°C
Ø ताप दरः 0-3°C/मिनट परिवेश से 180°C तक औसत वायु तापमान और 1200 किलोग्राम स्टील के साथ ऑटोक्लेव के आधार पर।
Ø शीतलन दरः 0-3°C/मिनट 230°C से 50°C के बीच के औसत वायु तापमान और 600 किलोग्राम स्टील के साथ ऑटोक्लेव के आधार पर।
3-5-3 वैक्यूम
Ø सीमा वैक्यूमः ≤-0.098Mpa
Ø अधिकतम कार्य निर्वातः ≤-0.098Mpa
Ø वैक्यूम पंप करने के 8 तरीके
Ø खाली सड़कें खाली करने वालों की संख्या 8 है
4उपकरण का विवरण
4-1. सामान्य संरचना
४-२ दबाव पात्र

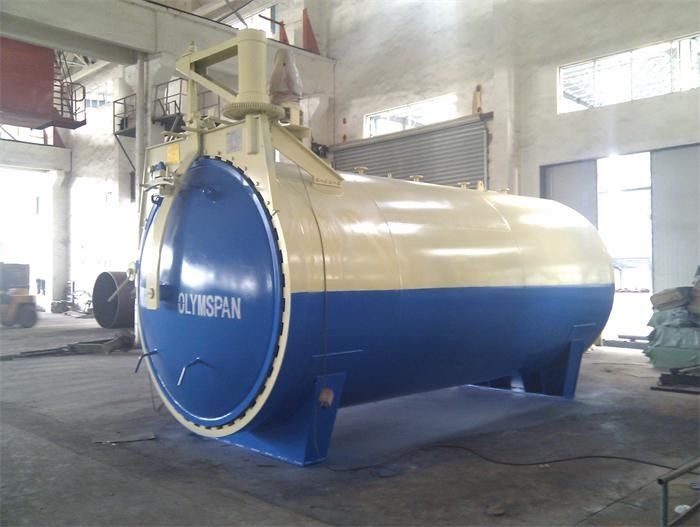

तेजी से खुलने वाले दरवाजे के साथ दबाव कंटेनर, के लिए प्रमाणितचीन GB150.

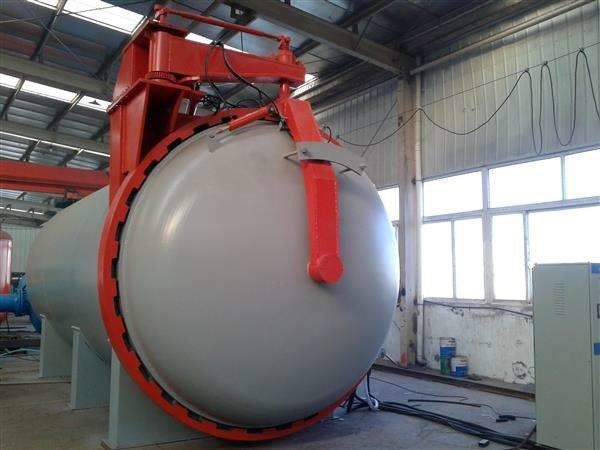

4-3. जल्दी बंद करने वाले दरवाजे
Ø पूरी प्रणाली चार भागों से बनी हैः एक जोड़ी गियर फ्लैंज, ड्राइव किए गए उपकरण, सील रिंग और उच्च तापमान सुरक्षा प्रणाली।
Ø हाइड्रोलिक ऑपरेटेड दरवाजा खोलना, बंद करना और लॉक करना। इसे पीएलसी प्रणाली द्वारा नियंत्रित किया जाता है।
सील रिंग सिलिकॉन रबर से बनी है, उच्च तापमान प्रतिरोधी है।
यह दरवाजे के पास विद्युत कैबिनेट पर स्विच द्वारा भी मैन्युअल रूप से संचालित किया जा सकता है।
दरवाजे का प्रकारः खोलने वालाबाएं(दरवाजे का सामना)
4-4. इन्सुलेशन प्रणाली
Ø इन्सुलेशनःआंतरिक इन्सुलेशन
Ø इन्सुलेशन सामग्रीःकरमिक फाइबर
Ø आंतरिक शीट धातुः स्टेनलेस स्टील, 0.7 मिमी
Ø इन्सुलेशन मोटाईः100-150 मिमी
4-5. फर्श के समर्थन और रेल
रेल लोडिंग,अधिक लॉगः 400 किलोग्राम,अधिक लोडिंग वैकल्पिक रूप से दी जा सकती है।
रेल प्रकारःसमान कोण वाला स्टील
Ø फर्श लोडिंगः 400 किलोग्राम का लोडिंग वैकल्पिक रूप से दिया जा सकता है।
फर्श के समर्थन का रूपः रिफ्लेक्टेड प्लेट (4 मिमी)
4-6. हीटिंग सिस्टम
हीटिंग सिस्टम में तीन हीटिंग जोन और हीटिंग एलिमेंट्स होते हैं जो आसानी से बनाए रखने के लिए डिब्बे के नीचे स्थित होते हैं।
Ø विद्युत हीटिंग, इनकोल ट्यूबलर हीटर
Ø थिरिस्टोर एससीआर के माध्यम से नियंत्रित कई बैंक।
Ø आनुपातिक नियंत्रण, 0-100% आउटपुट।
Ø ताप प्रक्रिया तापमान द्वारा नियंत्रित होती है
नियंत्रक, मोड पीआईडी नियंत्रण है, और यह है
पीएलसी प्रणाली द्वारा आयोजित किया जाता है।
4-7. दबाव घटक
Ø इनलेट और एग्जॉस्ट वाल्व, आनुपातिक रूप से नियंत्रित, इलेक्ट्रो-न्यूमेटिक समायोज्य गेंद वाल्व।
Ø मैनुअल एग्जॉस्ट वाल्व, 3-टुकड़ा गेंद वाल्व।
Ø एग्जॉस्ट साइलेंसर (साउंडअब्जॉर्बर) शोर को कम करता है70 डीबी. 1 पीसी
Ø प्रेशर ट्रांसड्यूसर: 1
सटीकताः +/- 50mbar (0.005Mpa)
Ø प्रेशर गेज:1
Ø दबाव नियंत्रण सहिष्णुताः±0.1bar
4-8. शीतलन प्रणाली(हीटिंग एक्सचेंजर)
Ø आसान रखरखाव के लिए हीट एक्सचेंजर ऑटोक्लेव के नीचे स्थित है।
स्टेनलेस स्टील हीट एक्सचेंजर, सभी आंतरिक गीले भाग स्टेनलेस स्टील के हैं।
मुख्य शीतलन नियंत्रण के लिए आनुपातिक शीतलन वाल्व।
पूर्व शीतलन नियंत्रण के लिए वायु स्प्रे और मिस्ट वाटर वाल्व।
4-9. जबरन संवहन प्रणाली (वायु परिसंचरण प्रणाली)
Øगर्म हवा का मार्ग
OLYMSPAN कम्पोजिट ऑटोक्लेव पारंपरिक ऑटोक्लेव से अलग है। इसमें रेडियल एयर-डक्ट की आवश्यकता नहीं होती है और इसके बजाय फर्श का उपयोग आगे की हवा वितरण प्रणाली के रूप में किया जाता है।इस अद्वितीय डिजाइन सुविधाओं ग्राहक के लिए लागत को कम, और तापमान को अधिक समान बनाएं।
Øसर्कुलेशन के लिए मोटर पंखे
मोटर ऑटोक्लेव के शरीर से जुड़ा हुआ है, यह सीधे पंखे को चलाता है।
Øघुमावदार मोटर पंखे के मुख्य मापदंड
शक्तिः2.2KW, आवृत्ति रूपांतरण नियंत्रण
कनेक्टिंग प्रारूपःप्रत्यक्ष-कनेक्टेड,
नामित घूर्णन गति:1000r/min ((380V/50HZ),
पंखे का पहियाः4# केन्द्रापसारक रोलर,
हवा का दबाव:1100Pa,
प्रवाह दर:6000M3/h.
Øशाफ्ट सीलिंग और शीतलन
पूरी तरह से सील विशेष मोटर, SKF उच्च तापमान श्रृंखला के साथ बीयरिंग। संरचना का रखरखाव आसान है। पानी ठंडा करने का कार्य उपयोग,अलग पानी पंप और प्रवाह स्विच के साथ शाफ्ट पानी शीतलन पानी के प्रवाह की निगरानी और स्वचालित रूप से अलार्म / पर्याप्त पानी का प्रवाह नहीं है अगर चक्र बंद करने के लिए स्थापित किया जाना है.
4-10. तापमान निगरानी के घटक
Ø तापमान नियंत्रण सहिष्णुताः±2.5°C
Ø वायु तापमान थर्मोकपल्स: 1,स्थिर
पीसी निगरानी/नियंत्रण,डेटा अधिग्रहण सहित प्रकार-के
हाई-लिमिट सुरक्षा थर्मोकपलः 1 फिक्स्ड
पीसी निगरानी/नियंत्रण सहित प्रकार-के
Ø भाग थर्मोकपलः8, चल सकता है
प्रकार-के, जिसमें पीसी निगरानी, डेटा अधिग्रहण और नियंत्रण शामिल है।
4-11 वैक्यूम प्रणाली
4-11-1वैक्यूम स्रोत पोर्टः कुल 6
4-11-2प्रत्येक स्रोत पोर्ट में निम्नलिखित शामिल होंगे:
Ø 1⁄2" आंतरिक धागा पाइप संयुक्त
पीसी-नियंत्रित वैक्यूम चयन वाल्व, 3-टुकड़ा गेंद वाल्व, स्टेनलेस स्टील।
पीसी-नियंत्रित वेंट-वेंट चयन वाल्व, 3-टुकड़ा गेंद वाल्व, स्टेनलेस स्टील।
Ø स्टेनलेस स्टील के ट्यूब, 1⁄4 "
4-11-3वैक्यूम ट्रांसड्यूसर पोर्टः कुल 6
4-11-4प्रत्येक वैक्यूम ट्रांसड्यूसर पोर्ट में शामिल होंगेः
Ø 1⁄2" आंतरिक धागा पाइप संयुक्त
Ø स्टेनलेस स्टील के 3 टुकड़े वाले गेंद वाल्व
Ø स्टेनलेस स्टील के ट्यूब, 1⁄2 "
4-11-5वैक्यूम ट्रांसड्यूसर: कुल 8
Ø प्रूफ दबावः -1 बार -16 बार
4-11-6वैक्यूम फ़िल्टर: कुल 8
उच्च अस्थिरता सामग्री (यानी उच्च तापमान पॉलीमाइड्स) के साथ मिश्रित कठोर अनुप्रयोगों के लिए,वैक्यूम फिल्टर उच्च तापमान उपचार के दौरान वाष्पीकरणीय पदार्थों और सॉल्वैंट्स को संघनित करने में बहुत अधिक प्रभावी होगा.
4-11-7प्रत्येक वैक्यूम स्रोत व्यक्तिगत रूप से नियंत्रित किया जाता है, यह वैक्यूम और वेंट किया जा सकता है. और प्रत्येक वैक्यूम बैग टूटने के मामले में व्यक्तिगत रूप से बंद हो जाएगा.
4-11-8वैक्यूमिंग और माप को अलग करना।
4-11-9सर्कल शुरू करने से पहले स्वचालित वैक्यूम रिसाव परीक्षण।
4-12. नियंत्रण प्रणाली
Ø नियंत्रण प्रणाली को कम्पोजिट सामग्री क्षेत्र की ओर अनुसंधान एवं विकास के आधार पर विकसित किया गया है।और यह प्रक्रिया के स्वचालित प्रबंधन के लिए एक पीएलसी और प्रणाली की निगरानी के लिए एक पीसी से बना है. पूरी प्रणाली का संचालन विशेष रूप से विकसित सॉफ्टवेयर पैकेज-टीपीसी (थर्मल प्रोसेसिंग कंट्रोल) पर आधारित है।
पासवर्ड संरक्षित प्रवेश, ऑपरेटर नाम और पासवर्ड के साथ सुरक्षा लॉगिन फॉर्म तक पहुंचकर सिस्टम में लॉग इन कर सकता है।
Ø पूरी तरह से स्वचालित संचालन जिसमें हीटिंग, दबाव, वैक्यूम, वेंटिलेशन, कूलिंग और निकास क्रियाएं शामिल हैं।अखंडता जाँच जानकारी और ओवरराइड नियंत्रण चलाएं, जैसे कि परिवर्तन खंड, अंत रन, आदि।
मैनुअल ऑपरेशन स्क्रीन ऑपरेटर को तापमान, दबाव, वैक्यूम, पंखे और वाल्वों को मैन्युअल रूप से नियंत्रित करने की अनुमति देती है।
Ø विभिन्न कार्य प्रक्रिया आवश्यकताओं के अनुसार, यह सेगमेंट समय, नियंत्रण टीसी, तापमान मूल्य, तापमान दर, वैक्यूम मूल्य, दबाव मूल्य, दबाव दर आदि को सख्त करने से पहले सेट कर सकता है,और यह भी लाइव संचालन पर पैरामीटर को संशोधित कर सकते हैं.
Ø यह अलग-अलग सख्त करने की विधि चुन और सहेज सकता है, दबाव, वैक्यूम और तापमान का वास्तविक समय और ऐतिहासिक रुझान प्रदर्शित कर सकता है;भंडारण सभी प्रसंस्करण डेटा और इसके कागज रहित रिकॉर्ड समारोह काम कर रहे वक्र और प्रक्रिया पैरामीटर की रिपोर्टिंग का एहसास कर सकते हैं.
Ø यह उपकरणों की सभी क्रियाओं और सुरक्षा प्रणाली की सूचनाओं की निरंतर निगरानी कर सकता है, जैसे कि सुरक्षा इंटरलॉक, दरवाजा बंद, दरवाजा लॉक आदि।
Ø इसमें श्रव्य और दृश्य अलार्म प्रणाली और डायग्नोस्टिक और दोष पहचान स्क्रीन है, जिसमें अति-तापमान और अति-दबाव अलार्म और विभिन्न सुरक्षा सुरक्षा कार्य शामिल हैं, जैसे वैक्यूम रिसाव,उपचार चक्र विचलन से अधिक, घटक की विफलता आदि।
Ø हीटिंग कंट्रोल ऑपरेटर को उत्पाद या हवा या न्यूनतम टी/सी रीडिंग से कंट्रोल करने की अनुमति देगा, टीपीसी में कंट्रोल टीसी है, ऑपरेटर एयर टीसी, हाई टीसी या कम टीसी चुन सकता है।
Ø टीपीसी में सभी सेंसरों के लिए कैलिब्रेशन और सर्टिफिकेशन स्क्रीन है। कैलिब्रेशन आमतौर पर तब आवश्यक होता है जब सेंसर का मान प्रमाणित मानक की तुलना में गलत हो।
ग्राहक उत्पाद सूचनाओं में पंजीकरण, लॉगिन और टाइपिंग का संचालन कर सकते हैं, और इंट्रानेट या रिमोट कंट्रोल का एहसास कर सकते हैं।
Ø यह उत्पाद की गुणवत्ता में सुधार के लिए डेटा आउटपुट, प्रिंटिंग, विश्लेषण आवश्यकताओं को महसूस कर सकता है।
यूपीएस (अखंड बिजली आपूर्ति), शक्ति:1000VA
4-13 सुरक्षा प्रणाली:
दरवाजा बंद करने के लिए यांत्रिक और विद्युत इंटरलॉक, दरवाजा बंद और लॉक की स्थिति का प्रमाण, ऑटोक्लेव में दबाव 0.2 बार से अधिक होने पर ऑटोक्लेव खोला नहीं जा सकता है।
Ø अत्यधिक तापमान या अत्यधिक दबाव का सामना करने पर यह स्वतः अलार्म होगा; तापमान से अधिक होने पर स्वतः तापमान गिरता है, और दबाव से अधिक होने पर स्वतः रिलीज़ होता है।
Ø इसमें दबाव मुक्त करने के लिए आपातकालीन वाल्व है।
चीन GB150 के लिए प्रमाणित दबाव सुरक्षा राहत वाल्व
Ø कम आपूर्ति वायु दबाव अलार्म, कम दबाव स्विच और कम दबाव राहत...
Ø सर्कुलेशन फैन मोटर ट्रिट होने का संकेत।
ऑटोक्लेव के पूर्ण संचालन को काटने के लिए ऑटोक्लेव-सुरक्षा उपकरण में आदमी।
Ø दरवाजे के खुलने-बंद होने पर ऑडियो विजुअल अलार्म।
आपातकालीन स्टॉप बटन को दबाकर उपचार चक्र को समाप्त करें सभी दबाव नियंत्रण वाल्व, दबाव नियंत्रण वाल्व, मुख्य शीतलन सुरक्षित करने के लिए विफल हो जाएगा।
4-14. पेंट
OLYMSPAN ऑटोक्लेव को उच्च चमकदार "गहरे नीले" रंग में चित्रित किया जाएगा। ग्राहक
अनुरोधित रंग वैकल्पिक रूप से उद्धृत किया जा सकता है।
5मुख्य तकनीकी डेटा और मिश्रित ऑटोक्लेव की कीमत
| 5.1 MODEL#OL-CO0608 कम्पोजिट ऑटोक्लेव | |||
| नहीं. | विवरण | इकाई | विनिर्देश और पैरामीटर |
| 1 | प्रभावी कार्य व्यास | मिमी | 600 |
| 2 | प्रभावी कार्य अवधि | मिमी | 800 |
| 3 | डिजाइन दबाव | एमपीए | 1.6 |
| 4 | अधिकतम कार्य दबाव | एमपीए | 1.5 |
| 5 | अधिकतम दबाव दर (औसत) | बार/मिनट | 0.06 |
| 6 | अधिकतम, दबाव घटाने की दर (औसत) | बार/मिनट | 0.06 |
| 7 | सुरक्षा वाल्व निकास | एमपीए | 1.55 |
| 8 | डिजाइन तापमान | °C | 250 |
| 9 | अधिकतम कार्य तापमान | °C | 240 |
| 10 | अधिकतम ताप दर (वायु औसत) | °C/मिनट | 3.0 |
| 11 | अधिकतम शीतलन दर (वायु औसत) | °C/मिनट | 3.0 |
| 12 | परीक्षण के दौरान थर्मल भार | किलो | 400 किलोग्राम स्टील |
| 13 | स्थिर अवस्था में तापमान एकरूपता | °C | ±2 |
| 14 | अधिकतम तापमान पर बाहरी खोल का तापमान | °C | <60 |
| 15 | त्वरित खुलने वाला दरवाजा मोड | ---- | हाइड्रोलिक |
| 16 | कामकाजी मध्यम | ---- | संपीड़ित वायु |
| 17 | हीटिंग मोड | ---- | विद्युत ((संवहन + विकिरण) |
| 18 | हीटर | ---- | इनकोल ट्यूबलर हीटर |
| 19 | हीटिंग पावर | केडब्ल्यू | 15 |
| 20 | प्रचलन में फैन मोटर की मात्रा | सेट | 1 |
| 21 | सर्कुलेटिंग फैन मोटर की शक्ति | केडब्ल्यू | 2.2 |
| 22 | थर्मोकपल प्रकार | ---- | प्रकार K |
| 23 | वायु तापमान थर्मोकपल्स | टुकड़ा | 2 |
| 24 | भाग तापमान थर्मोकपल्स | टुकड़ा | 8 |
| 25 | दबाव ट्रांसड्यूसर की मात्रा | टुकड़ा | 1 |
| 26 | वैक्यूम लाइनें | टुकड़ा | 8 |
| 27 | वैक्यूम जांच की मात्रा | टुकड़ा | 8 |
| 28 | प्रत्येक वैक्यूम लाइन पर पीएलसी नियंत्रित वाल्व | --- | वैक्यूम और वेंटिलेशन |
| 29 | अधिकतम वैक्यूम दबाव | एमपीए | -0.098 |
| 30 | मानक नियंत्रण मोड | --- | पीएलसी+पीसी |
| 31 | नियंत्रण सॉफ्टवेयर | --- | थर्मल प्रोसेसिंग कंट्रोल (टीपीसी) |
| 33 | इन्सुलेशन प्रकार | --- | आंतरिक |
| 34 | इन्सुलेशन सामग्री | --- | सिरेमिक फाइबर |
| 35 | इन्सुलेशन मोटाई | मिमी | 100-150 |
| 36 | इन्सुलेशन शीट धातु | --- | स्टेनलेस स्टील |
| 37 | कार्य वातावरण का तापमान | °C | न्यूनतम ₹20°C, अधिकतम ₹45°C |
| 38 | कार्य वातावरण की आर्द्रता | --- | < 60% |
| 39 | विद्युत आपूर्ति | --- | 220/380VAC, 3P+N+PE, 50/60Hz |
| 40 | वजन | किलो | ₹1500 |
6. टीपीसी नियंत्रण प्रणाली (तापीय प्रक्रिया नियंत्रण)
टीपीसी का संक्षिप्त परिचय
ऑटोक्लेव घटकों और सेंसरों की निगरानी और नियंत्रण टीपीसी नियंत्रण प्रणाली द्वारा किया जाएगा। टीपीसी ओलिम्सपैन के कम्प्यूटरीकृत नियंत्रण सॉफ्टवेयर का विंडोज एक्सपी संस्करण है।टीपीसी को 2006 में ओलिम्सपैन द्वारा विकसित किया गया था ताकि अधिकांश ऑटोक्लेव अनुप्रयोगों के लिए एकल सॉफ्टवेयर नियंत्रण प्लेस हो सके.
6-2 बेहतर नियंत्रण आपके प्रदर्शन की कुंजी है
अधिकतर लोग इस बात से सहमत होंगे कि कम्पोजिट विनिर्माण की दुनिया में, ऑटोक्लेव के प्रदर्शन, उपयोगिता और विश्वसनीयता सुनिश्चित करने के लिए नियंत्रण प्रणाली एक महत्वपूर्ण घटक है।यहां तक कि सबसे अच्छा ऑटोक्लेव खराब प्रदर्शन नियंत्रण प्रणाली से अपंग हो जाएगाविशेष रूप से बड़ी मात्रा में कम्पोजिट के प्रसंस्करण के लिए।OLYMSPAN ने हमारे अनुसंधान एवं विकास प्रयासों का एक बड़ा हिस्सा हमारे नियंत्रण सॉफ्टवेयर और सुविधाओं/क्षमताओं पर केंद्रित किया है जो प्रसंस्करण प्रदर्शन में सुधार कर सकते हैं, विश्वसनीयता और ऑटोक्लेव में दुबला निर्माण।
6-3 टीपीसी सॉफ्टवेयर की विशेषताएं और क्षमताएं
ऑटोक्लेव को सिद्ध टीपीसी कम्प्यूटरीकृत नियंत्रण सॉफ्टवेयर द्वारा नियंत्रित किया जाएगा, जिसे एक एकल पीसी या प्राथमिक और बैकअप आर्किटेक्चर (वैकल्पिक) में कॉन्फ़िगर किया जाएगा।
Øउपयोग में आसानी- भले ही टीपीसी बाजार पर अब तक का सबसे उन्नत नियंत्रण सॉफ्टवेयर उत्पाद है, लेकिन सॉफ्टवेयर का उपयोग करना अभी भी बहुत आसान है।सभी स्क्रीन और सुविधाओं को अधिकतम उपयोगिता और ऑपरेटर दक्षता बढ़ाने के लिए डिज़ाइन किया गया हैउदाहरण के लिए, उपकरण के "दरवाजे खोलने" के समय को कम करने के लिए भागों के प्रवेश, रिसाव-परीक्षण और अन्य पूर्व-रन संचालन को सुव्यवस्थित किया गया है।
Øसुरक्षा- टीपीसी सॉफ्टवेयर में निम्नलिखित क्षमताएं शामिल हैंः
l प्रत्येक ऑपरेटर, पर्यवेक्षक या इंजीनियर के लिए उपयोगकर्ता खाते बनाने के लिए।
l प्रत्येक उपयोगकर्ता को विशिष्ट और स्वतंत्र अनुमतियाँ और प्रतिबंध असाइन करने के लिए।
उपयोगकर्ता लॉगिन और लॉगआउट कार्यों को ट्रैक करने के लिए, समय स्टैम्पिंग सहित
l ऑपरेटर की निष्क्रियता की एक विशिष्ट अवधि के बाद एक स्वतः लॉगआउट प्रोग्राम करने के लिए।
Øउत्कृष्ट विश्वसनीयताओलिम्सपैन और हमारे ग्राहकों के लिए यह अस्वीकार्य है कि नियंत्रण अनुप्रयोगों को "लॉक" किया जाए,और यही कारण है कि टीपीसी को सख्त अपटाइम विनिर्देशों को पूरा करने के लिए डिज़ाइन और परीक्षण किया गया हैहमारे कई टीपीसी सिंगल-पीसी सिस्टम बिना किसी बड़ी समस्या के वर्षों तक कई उपकरणों को नियंत्रित कर रहे हैं। टीपीसी का उत्पादन समय सभी प्रतिस्पर्धी उत्पादों से कहीं बेहतर है।
Øऑटो-रिडंडेंसी (वैकल्पिक)टीपीसी एक दूसरे पीसी के माध्यम से संचालन और डेटा की 100% रिडंडेंसी का समर्थन करता है। टीपीसी स्तर II और III प्रणालियों में, उपकरण के प्राथमिक और बैकअप नियंत्रण के लिए दो पीसी का उपयोग किया जाता है।प्राथमिक पीसी विफलता के बहुत कम संभावना वाले मामले में, बैकअप पीसी नियंत्रण लेगा और निर्बाध रूप से चलाना जारी रखेगा। बैकअप पीसी में प्राथमिक पीसी विफलता तक और उसके बाद डेटा की एक पूरी बैकअप प्रति भी होगी।सामान्य संचालन के दौरान, दोनों पीसी का उपयोग देखने और/या संचालन के लिए किया जा सकता है।
Øउन्नत उपचार नियंत्रण- ओलिम्सपैन चीन के ऑटोक्लेव में कम्पोजिट के उपचार के लिए उन्नत नियंत्रणों के डिजाइन और कार्यान्वयन में अग्रणी है।टीपीसी सॉफ्टवेयर में सैकड़ों विकल्प हैं जो विशेष रूप से उत्पाद की गुणवत्ता को बढ़ाने के लिए डिज़ाइन किए गए हैंइनमें उन्नत नुस्खा नियंत्रण, वायु तापमान द्वारा नियंत्रण, भाग तापमान द्वारा नियंत्रण, भाग ढाल द्वारा नियंत्रित, वायु ढाल द्वारा नियंत्रित, एक्सोथर्मिक नियंत्रण,और अन्य सामग्री गुण, सक्रिय नियंत्रण, और कई अन्य।
Øव्यापक रिपोर्टिंग- टीपीसी के पास एक व्यापक रिपोर्टिंग क्षमता है जो कि अन्य पैकेजों के साथ प्रदान की जाने वाली तुलना में बहुत अधिक शक्तिशाली और लचीला है।आप डेटाबेस क्वेरी और दृश्य और / या रंग ग्राफ प्रारूप में प्रिंट प्रवृत्ति तिथि द्वारा विशिष्ट रन का चयन कर सकते हैं, संख्यात्मक लॉग, पास/फेल रिपोर्ट, संदेश लॉग, और कई अन्य प्रारूपों का समर्थन किया जाता है।
Øरिमोट कंट्रोल/दृश्य- टीपीसी एकमात्र पैकेज है जिसे एक ग्राहक नेटवर्क पर कई पीसी द्वारा देखा और नियंत्रित किया जा सकता है।अन्य प्रतिस्पर्धी उत्पादों के विपरीत जो उपकरण पीसी का "नियंत्रण लेने" के लिए पीसी-कोई भी उपयोग करते हैं, टीपीसी ऑपरेटरों, इंजीनियरों, क्यूए/क्यूसी कर्मियों और नेटवर्क पर प्रबंधकों द्वारा प्रक्रिया के समवर्ती संचालन और देखने की अनुमति देता है। 10 समवर्ती क्लाइंट समर्थित हैं।
Øअद्यतन- टीपीसी को नियमित रूप से बनाए रखा जाता है और अद्यतन किया जाता है ताकि हमारे उपयोगकर्ताओं द्वारा अनुरोधित सबसे अद्यतित सुविधाओं और क्षमताओं को प्रदान किया जा सके।
6-4 नमूना स्क्रीन इमेज
निम्नलिखित स्क्रीन छवियां एक विशिष्ट OLYMSPAN कम्पोजिट ऑटोक्लेव कार्यान्वयन के लिए प्रदान की गई हैं।
7,कम्पोजिट ऑटोक्लेव के विन्यास
Ø पीसीः डेल
पीएलसी: सीमेंस
मुख्य विद्युत घटक: श्नाइडर
Ø शेलः जीबी 150 प्रमाण पत्र चीन मानक OLYMSPAN,चीन
Ø हीटर: विद्युत हीटिंग नलीदार हीटर।
Ø इन्सुलेशन सामग्रीः सिरेमिक फाइबर
सुरक्षा कवचः स्टेनलेस स्टील
Ø हीट एक्सचेंजर304 स्टेनलेस स्टील, XUELANG, चीन
एससीआर: शिमडेन, चीन
Ø इलेक्ट्रो-न्यूमेटिक समायोज्य गेंद वाल्वः यामाटेक, जापान
Ø पीआईडी नियंत्रक: ओमरोन, जापान
Ø लिमिटेड स्विच: ओमरोन, जापान
Ø स्पेशल मोटर: OLYMSPAN, चीन
Ø थर्मोकपल: ओमेगा
Ø प्रेशर ट्रांसड्यूसर: हनीवेल
Ø वैक्यूम पंप: BUSCH.
8पैकिंग
8-1.लंबी दूरी के समुद्री और भूमि परिवहन और दोनों पक्षों की अनुपस्थिति में होने वाली कठोर हैंडलिंग को ध्यान में रखते हुए उपकरण को ठीक से पैक / पैक किया जाएगा।
8-2.नमी, जंग, मोल्ड, खरोंच, हिलने आदि से उचित सुरक्षा की जाएगी ताकि सामान अच्छी स्थिति में स्थापना स्थल पर पहुंच सके।
8-3.शिपिंग चिह्न और चेतावनी पर हस्ताक्षर स्पष्ट रूप से चित्रित किया जाएगा, और विस्तृत पैकिंग सूची (में
अंग्रेजी) को पैकेजिंग के बाहर मजबूती से लगा दिया जाएगा।
9वितरण, स्थापना और गुणवत्ता गारंटी
9-1. वितरण
डिलीवरी की अवधि अग्रिम भुगतान प्राप्त करने के बाद 90 दिन है; लेकिन शिपिंग समय शामिल नहीं है!
9-2। स्थापना
9-2-1खरीददार की सहायता से स्थापना और चालू करने में 1 व्यक्ति x 20 दिन (अधिकतम) का समय लगता है। इसी अवधि के दौरान उत्पादन प्रशिक्षण किया जाता है।
9-2-2विक्रेता की सेवा टीम के लिए यात्रा, बीमा, बोर्डिंग और भोजन सहित अंतरराष्ट्रीय यात्रा की लागत खरीदार से वसूलनी चाहिए।
9-3. गुणवत्ता की गारंटी
विक्रेता 14 महीने की गुणवत्ता गारंटी प्रदान करता है, जिसके दौरान विक्रेता खराब गुणवत्ता, अनुचित डिजाइन या सेवाओं के कारण सभी उपकरणों की विफलताओं के लिए जिम्मेदार है।

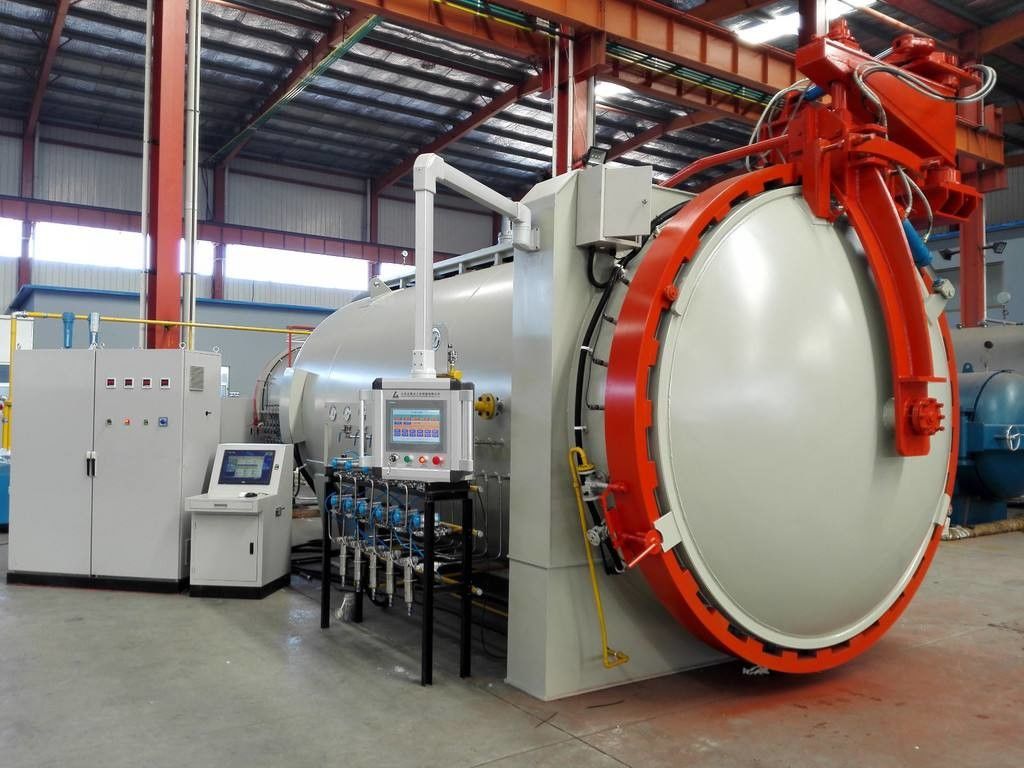

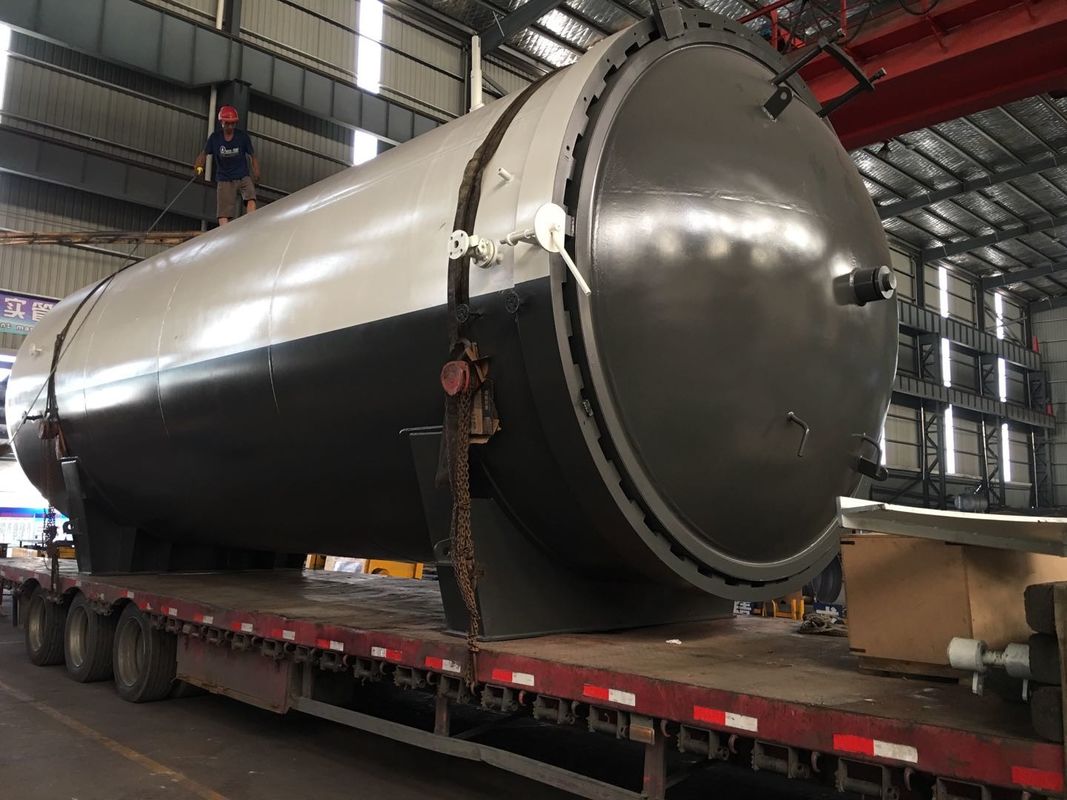

10कार्यशाला दृश्य
11.भुगतान अवधि
खरीदार द्वारा विक्रेता को अनुबंध मूल्य का भुगतान निम्नलिखित तरीकों से किया जाएगा:
1कुल मूल्य का 30% टी/टी द्वारा अग्रिम भुगतान के रूप में दिया जाएगा।
2. कारखाने से बाहर आने से पहले 70%।
वैकल्पिक शर्तों पर विचार किया जा सकता है, हालांकि शर्तों का संशोधन प्रणाली की समग्र कीमत को प्रभावित कर सकता है।
12सेवा की शर्तें
12.1 बिक्री से पूर्व सेवा:
ग्राहक के लिए उपकरण चुनने के लिए सापेक्ष तकनीकी डेटा प्रदान करें। डिजाइन मंजिल योजना, बुनियादी सामान्य चित्र और बोली।
12.2 बिक्री में सेवा:
अनुबंध काम करने के बाद, हम प्रत्येक आइटम को निष्पादित करेंगे और प्रत्येक विनिर्माण प्रक्रिया में सख्ती से प्रासंगिक मानकों का पालन करेंगे। ग्राहक के संपर्क में रहें और सुनिश्चित करें कि शिल्प,गुणवत्ता और प्रौद्योगिकी आवश्यकताओं को पूरा कर सकते हैं.
12.3 बिक्री के बाद सेवा:
साइट पर स्थापना और प्रशिक्षण के लिए ग्राहक की सहायता करें। एक वर्ष के लिए रखरखाव और मरम्मत। ग्राहक को राउंड-ट्रिप उड़ान टिकट और आवास के लिए भुगतान करना चाहिए।
13. उद्धरण वैधता
हमारा उद्धरण उपलब्ध होगा30 दिनजब हम इसे आपको औपचारिक तरीके से फैक्स, ईमेल या कूरियर द्वारा भेज दें।
14अंतिम अनुबंध में अधिक शर्तें और शर्तें बताई जाएंगी।
व्यक्ति से संपर्क करें: Mr. Marco
दूरभाष: +8613861176509
फैक्स: 86-0519-88722330
